نصائح لترقية أداء صمام الهباء الجوي

يعمل التصميم الهيكلي ميكروفلويديك في صمامات الأيروسول على تحسين دقة الرش

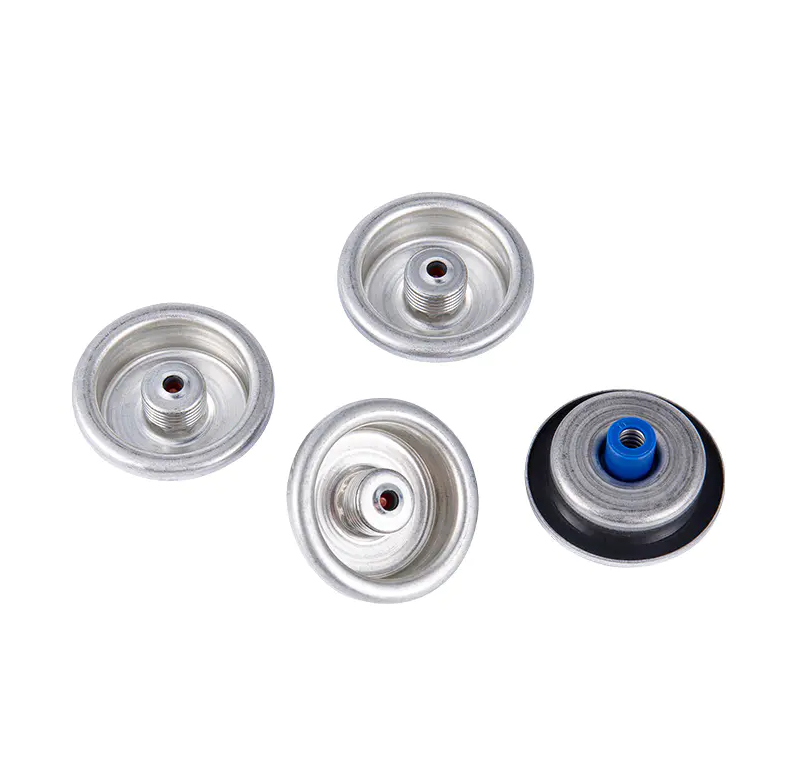

الهندسة الداخلية ل صمام الهباء الجوي لقد أثر الجسم دائمًا على سلوك الرش. ما تغير هو مدى دقة هندسة هذه الهندسة. إن هياكل قنوات الموائع الدقيقة - شبكات مجهرية من القنوات، والغرف، ونقاط التشعب المدمجة مباشرة في مكونات الصمام - تمنح القائمين على التركيب درجة أفضل بكثير من التحكم في كيفية اختلاط السائل والوقود قبل أن يصلوا إلى الفوهة.

من الناحية العملية، يعد هذا أمرًا مهمًا لأن الخلط غير المتناسق في مرحلة الانحلال هو أحد الأسباب الرئيسية لانحراف زوايا مخروط الرش واتساع توزيعات حجم القطرات على مدار عمر العلبة. يعالج تصميم الموائع الدقيقة ذلك عند المصدر. تساعد غرف موازنة الضغط الموجودة داخل جسم الصمام في الحفاظ على خرج ثابت حتى مع انخفاض مستوى التعبئة - وهو ما يمثل إحباطًا طويل الأمد للمنتجات التي تحتاج إلى أداء مماثل من أول استخدام إلى آخر استخدام.

ما الذي يجلبه تصميم صمام الهباء الجوي ميكروفلويديك إلى الطاولة:

• تشعب قناة متحكم فيه يوازن التدفق عبر فتحات متعددة في وقت واحد
• تقليل مناطق الاضطراب، مما يقلل من تجمع القطرات غير المرغوب فيها قبل خروج الرش
• غرف معادلة متكاملة لتحقيق إنتاج ثابت عبر مستويات تعبئة مختلفة
• توافق أوسع للتركيبة - تستفيد جميع المواد الحاملة للماء والكحول والزيت

يعمل تحسين هيكل الزنبرك الدقيق على تحسين سرعة استجابة صمام الهباء الجوي

يقوم الزنبرك الموجود داخل صمام الهباء الجوي بثلاثة أشياء: فهو يفتح الصمام تحت قوة التشغيل، ويحتفظ بالختم عندما يكون الصمام في حالة راحة، ويعيد تركيبه بشكل موثوق بعد كل جرعة. لا تكون أي من هذه المهام معقدة بمعزل عن غيرها. تكمن المشكلة في إمكانية التكرار عبر مئات دفعات الإنتاج، وعشرات الآلاف من عمليات التشغيل لكل وحدة.

لقد تم تصنيع النوابض القياسية تاريخيًا بتفاوتات واسعة بما يكفي بحيث يمكن أن تختلف قوة التشغيل بنسبة ±18% عبر الوحدات في نفس عملية الإنتاج. بالنسبة لمثبتات الشعر الاستهلاكية، هذا بالكاد ملحوظ. بالنسبة لجهاز الاستنشاق بالجرعات المقننة الذي يقدم كمية معينة من الدواء، فهذه مشكلة امتثال. إن الهندسة الدقيقة للزنبرك - التحمل الأكثر إحكامًا لقطر السلك، والاتساق المحدد لخطوة الملف، واختيار السبائك بناءً على معامل المرونة بدلاً من التكلفة فقط - أدت إلى انخفاض هذا التباين بشكل حاد.

تعمل تقنية الفوهة النانوية على رفع كفاءة الانحلال في صمامات الهباء الجوي

يعد حجم القطرة أحد تلك المواصفات التي تبدو أكاديمية حتى تتتبع تأثيرها الفعلي. وفي العلاج بالاستنشاق، يتم تحديد مدى عمق اختراق جزيء الدواء في مجرى الهواء. في بخاخات مستحضرات التجميل، فإنه يتحكم في ما إذا كان المنتج يبدو وكأنه رذاذ خفيف أو انفجار رطب. وفي تطبيقات الكيماويات الزراعية، فإنه يتحكم في التغطية لكل وحدة من العنصر النشط. تعمل تقنية الفوهات النانوية - وهي فتحات يتم تصنيعها بمقاييس أقل من 100 ميكرون - على تحويل كل هذه النتائج في اتجاه مفيد.

تميل الفتحات المحفورة القياسية إلى إنتاج قطرات Dv50 في نطاق 80-120 ميكرومتر، مع تباين كبير عبر مخروط الرش. تعمل تصميمات الفوهات النانوية على خفض هذا الرقم إلى 20-45 ميكرومتر، وهي تفعل ذلك من خلال توزيع سرعة أكثر إحكامًا بشكل ملحوظ عبر نمط الرش الكامل.

جنبًا إلى جنب: الفتحة القياسية مقابل الانحلال بفوهة النانو

• حجم القطرة (Dv50): ينخفض من 80-120 ميكرومتر إلى 20-45 ميكرومتر - وهو النطاق الذي يحسن بشكل كبير كلاً من الجزء القابل للاستنشاق وتوحيد التغطية السطحية
• انحراف سرعة الرش: يضيق من ~22% عبر المخروط إلى أقل من 8%، مما يقلل من أنماط الترسيب غير المتساوية
• استخدام الوقود الدفعي لكل جرعة: يعمل الرذاذ الدقيق على تقليل استهلاك الوقود الدافع بنسبة 15-20% تقريبًا لمنطقة التغطية المكافئة
• سلوك الانسداد: تعمل فتحات النانو الدقيقة ذات الجدران الداخلية الناعمة على تجميع بقايا الجسيمات بشكل أبطأ من الثقوب المحفورة تقليديًا

لقد كان تحدي الإنتاج دائمًا هو الاتساق. عقد هندسة فتحة أقل من 50 ميكرون عبر الملايين من صمام الهباء الجوي الوحدات لكل عملية إنتاج أمر صعب حقًا. لقد تحسنت الآلات الدقيقة بالليزر وتصنيع الشبكات المعدنية الكهربائية بشكل كافٍ في السنوات الأخيرة بحيث أصبحت هذه مشكلة هندسية قابلة للحل بدلاً من كونها مشكلة باهظة التكلفة.
